Por que a Knurling faz com que os parafusos do painel sejam operados-manualmente
Ferramentas (chaves hexagonais, chaves de fenda, brocas) ou manualmente operam todos os fixadores do painel. O técnico e um driver compatível devem estar presentes para fixadores-operados por ferramenta. Nenhuma ferramenta é necessária para abrir ou fechar um painel com conjuntos de parafusos cativos serrilhados. As reduções de mão-de-obra e as melhorias de velocidade são visíveis em locais de trabalho onde os painéis são abertos dezenas de vezes em cada turno. O conjunto de parafuso do painel cativo recartilhado sem driver elimina o driver.

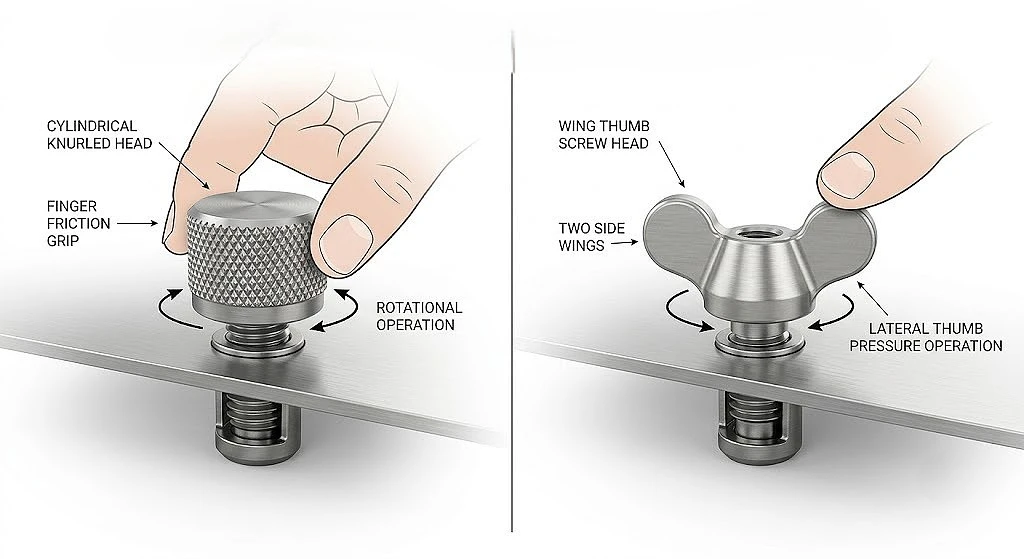

Tipos de cabeçote-operados com duas mãos: serrilhado vs.Dedão/Voando
As cabeças dos-parafusos do painel operados manualmente são geralmente serrilhadas ou em forma de asa. Não intercambiável. O operador deve girar a mão para segurar a fricção da cabeça serrilhada contra a pele do dedo. Duas garras laterais movem o parafuso radialmente na cabeça da asa, exigindo pressão lateral do polegar. O espaço dos dedos, a frequência operacional e o ambiente determinam a opção.
|
Característica da Cabeça |
Cabeça serrilhada |
Asa / Cabeça Alada |
|
Movimento de operação manual |
Aperto rotacional - dedos envolvem a circunferência serrilhada |
Aperto radial - polegar e indicador apertam as pontas das asas |
|
Compatibilidade com luvas |
Bom com luvas de mecânico; marginal com luvas térmicas grossas |
Excelente área de superfície de asa larga - proporciona forte aderência através de luvas grossas |
|
Requisito de espaço |
O diâmetro da cabeça - baixo é o tamanho padrão do parafuso do painel |
Asas altas - estendem-se muito além do diâmetro da cabeça; requer espaço além da borda do painel |
|
Fadiga de ciclo repetido |
O movimento rotacional inferior - da mão distribui o esforço pelo antebraço |
Maior - aderência sustentada cansa os músculos do polegar mais rapidamente |
|
Melhor espessura do painel |
Qualquer serrilhado - engata independentemente da espessura do painel |
Melhor para painéis finos-a{1}}médios; asas podem interferir na placa mais espessa |
|
Frequência típica de uso |
Alto (50+ ciclos/dia) - movimento rotacional é baixo-esforço |
Médio (5-20 ciclos/dia) - a fadiga por pinça limita o uso sustentado |

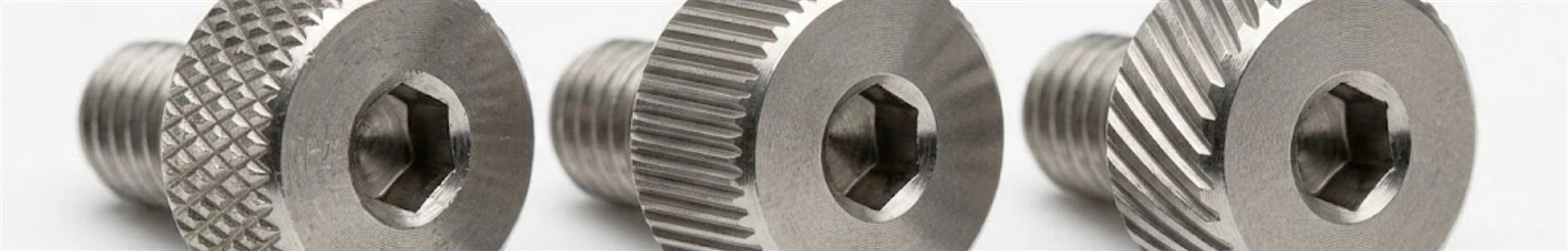

Diamante,Diretoe padrões recartilhados helicoidais: o que eles fazem
1. Diamond Cross-Knurling-Coeficiente máximo de aderência
O método AK (cruzamento axial-knurl) corta dois conjuntos de cristas angulares que se conectam em 90 graus para gerar picos em forma de diamante-. A maioria dos equipamentos industriais e externos usa conjuntos de parafusos serrilhados para painel cativo com esse padrão de{4}atrito mais alto. O padrão de hachura-cruzada fica firme ou solto dependendo da direção de rotação. Os picos altos dos serrilhados de diamante podem produzir pequenos detritos de metal após ciclos repetidos em ambientes sujos.
2. Serrilhado axial reto-Limpo, baixo-aperto de detritos
O recartilhamento reto (axial ou paralelo) corta sulcos paralelos ao eixo do parafuso. As cristas elevadas correm longitudinalmente na cabeça. Uma superfície de aderência confiável sem corte-hachurado é fornecida por esse padrão. Sob ciclos repetidos, ele gera menos detritos, tornando-o ideal para situações de-salas limpas, médicas e de processamento-de alimentos com contaminação por partículas metálicas. Sua força de aderência reduzida o torna ideal para montagens com-torques mais baixos do que o serrilhado diamantado.
3. X-padrão/recartilhado helicoidal angular-O meio-termo equilibrado
Helicoidal, padrão-X ou recartilhado em ângulo corta um único conjunto de saliências angulares ao redor da circunferência da cabeça como uma linha grossa. Este design adere melhor do que o reto e gera menos detritos do que o diamante. O hardware de painel industrial europeu utiliza-o, assim como os padrões de equipamentos de telecomunicações e ferroviários que exigem confiabilidade, manutenção mínima e sensação de torque consistente.
Densidade, inclinação e profundidade do Knurl afetam a aderência
As especificações recartilhadas para conjuntos de parafusos de painel cativos vão além do 'diamante' ou 'reto'. Três fatores de usinagem determinam a aderência e a sensação tátil do fixador em serviço. As solicitações de cotação muitas vezes ignoram isso e preenchem padrões, resultando em uma superfície de aderência que é excessivamente áspera ou escorregadia para o uso pretendido.
Dica: Sempre especifique o padrão serrilhado com uma amostra ou referência
Termos como 'recarte de diamante médio' significam coisas diferentes para lojas diferentes. A maneira mais confiável de especificar a sensação recartilhada é fornecer uma amostra de referência ou uma especificação física com TPI, profundidade e nome do padrão. O KEY-CNC pode usinar de acordo com sua amostra ou fazer engenharia-reversa da especificação serrilhada de uma peça existente.
Knurl Pitch (TPIs) Sulcos da ferramenta serrilhada por polegada linear.Sulcos mais profundos e agressivos (15-25 TPI) melhoram a aderência em luvas e em condições molhadas. As aplicações em salas limpas se beneficiam do passo de 40-60 TPI porque as saliências mais curtas proporcionam superfícies mais lisas e menos sujeira. A maioria dos parafusos de painel cativos industriais tem 25-35 TPI.
Profundidade da serrilha (penetração da cabeça) Menor profundidade do dente serrilhado do que o diâmetro da cabeça.A profundidade padrão é 0,1-0,25 mm. As saliências mais profundas proporcionam uma melhor aderência, mas removem o metal do diâmetro externo da cabeça, afetando a resistência e a estética. O relevo raso protege o perfil da cabeça, mas diminui a aderência em situações molhadas ou oleosas.
Ângulo de ataque recartilhado (somente helicoidal):A sensação rotacional do serrilhado helicoidal/angular depende do ângulo de corte. Um ângulo mais acentuado parece mais agressivo, mas pode causar deslizamento lateral sob forte torque. Os ângulos de ataque de recartilhamento industrial padrão são de 15 a 25 graus.
